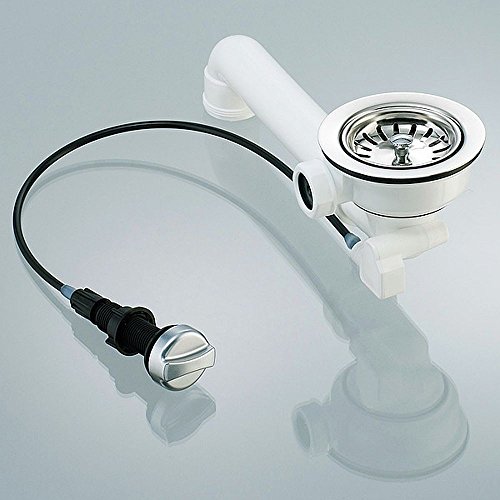

Universelles Siebkorb-Excenterventil – platzsparendes Ablauf-Set mit Abgang zum Überlauf-Anschluss und Seil…

Dieses Abblauf-Set ist für alle Spülenarten (Edelstahlspülen, Granitspülen, Kunststoff- und Keramikspülen) geeignet.
Manche Keramikspülen benötigen allerdings eine längere Schraube, die einzeln in verschiedenen Längen bei uns erhältlich sind.
Im Lieferumfang sind bereits Schraub- und Montagehilfen enthalten.

Das Siebkorbventil 3 1/2″ wird mit einem Dreh-Mechanismus über Exzenter-Drehknopf geöffnet bzw. geschlossen.
Mit dem nach Bedarf kürzbarem Rohr ( Raumschaffer ) wird viel Platz im Unterschrank gespart, da es direkt unter dem Becken bis zum Abfluss geführt wird.
Der Geruchsverschluss kann flach an der Wand ausgeführt werden. Dadurch kann auch in kleineren Unterschränken z.B. noch ein Abfalltrennsystem eingebaut werden.

Technische Daten / Anschlüsse:

• Ablauf seitlich, Schraubverbindung
• Überlaufeingang seitlich G 1 Zoll
• Raumschaffer/Raumsparrohr DN40 x G 1 1/2 Zoll
• Hohlraumschraube M12 x 1,5 x 25 mm
• Durchmesser Drehexcenterelement 34 mm
• Durchmesser Siebkorbeinsatz 114 mm

Lieferumfang:

• Drehexzenter-Ventil 3,5 Zoll / Durchmesser 114 mm, mit einem 1 Zoll Schraub-Anschluss für den Überlauf

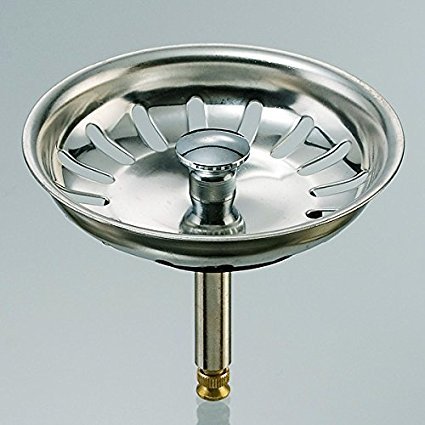

• 1 Siebkörbchen herausnehmbar, Durchmesser ca. 81 mm
• Exzenter-Bedienelement mit Bowdenzug ca. 50 cm
• Ventil-Drehknopf/Bedienknopf
• Hohlschraube ca. 25 mm mit Schraub- und Montagehilfen
• Dichtungen für Ventil und alle Rohrverbindungen
• Raumsparrer/Ablauf-Rohr (100-280 mm) mit 90° Bogen und Verbinder, beliebig kürzbar, da einseitig gesteckt

Material

• Siebkorb und Einsatzkelch Edelstahl
• Gehäuse und Rohre aus Kunststoff weiß
• Exzenter-Bedienelement Kunststoff schwarz
• Drehexzenter-Knopf silber

• Hohlschraube Messing vernickelt

Ablauf-Set für Küchenspülen mit Überlaufanschluss mit Excenter Siebkorbventil / Excenterventil und Raumschaffer verschließbar mit Bowdenzug (Zugseil) durch Drehbetätigung und herausnehmbaren Siebeinsatz
Küchenspülenablauf geeignet für alle Spülenarten (Edelstahlspülen, Granitspülen, Kunststoff- und Keramikspülen)aller Hersteller Blanco, Franke, Schock, Pyramis, Villeroy & Boch, Ikea usw.
Bitte die Maße prüfen-siehe Skizze. Alle Verbindungen sind individuell kürzbar, da nur ineinander gesteckt, Komplett inkl. Dichtungen und Montageschlüssel zu leichteren Montage in der Spüle. Durch raumsparende Montage viel Platz im Unterschrank für Abfallbehälter. Leichte Bedienung des Ablauf-Ventils durch Drehexzenter-Knopf
Durchmesser Siebkorbventil 114mm = 3 1/2 Zoll und der Standard- Anschluß für Küchensiphons ist 1 1/2 Zoll + Zusätzlich mit seitlichem 1 Zoll (ca. 33 mm) Abgang zum Anschluss eines Überlaufs oder Spülmaschine etc. Falls der Abgang vorerst nicht genutzt werden soll liegt eine Blindabdeckung bei !
Top-Markenqualität – hergestellt in Deutschland – Made in Germany
